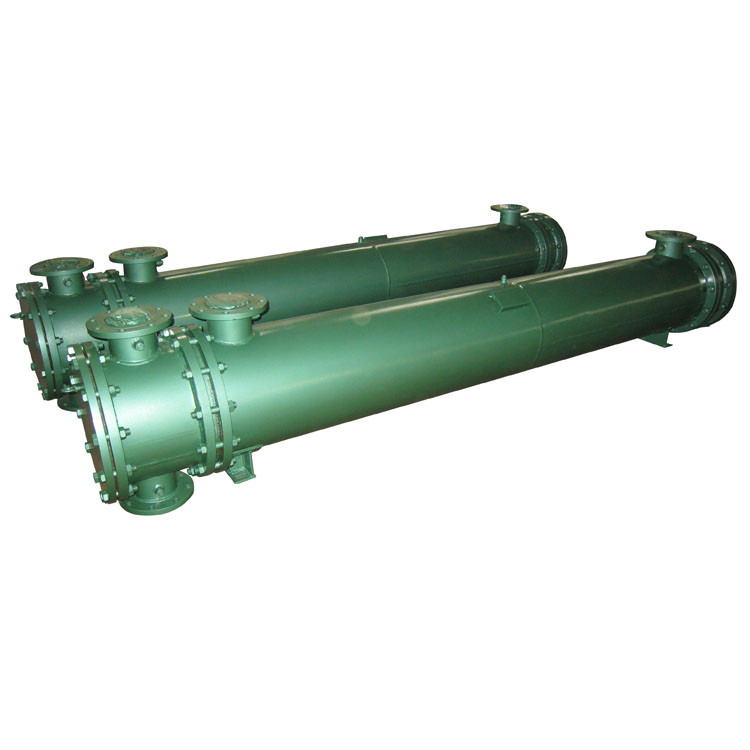

管式換熱器

結構原理

管式換熱器又稱列管式換熱器，由殼體，傳熱管束，管板，折流板（或折流桿）和管箱等部件組成。是以封閉在殼體中管束的壁面作為傳熱面的間壁式換熱器.

◆  按管板和殼體及其配合部分的形式可分為固定管板式、浮頭式、U型管式、填料函式、釜式、滑動管板式和插管式等七種。
◆ 按換熱管的類型可分為波節(jié)管、螺旋管、螺紋管，紫銅光管，低翅片管，串片管，黃銅，不銹鋼光管，傳片管等。
◆ 按安裝形式可分為臥式和立式兩種。

特點

這種換熱器結構較簡單，操作可靠，管殼程材料可根據(jù)介質要求靈活選用，能在高溫，高壓下使用。

適用范圍

廣泛應用于化工、石油、石油化工、電力、輕工、冶金、原子能、造船、航空、供熱等工業(yè)部門中。特別是在石油煉制和化學加工裝置中，占有極其重要的地位。是目前應用最廣的換熱設備.

技術參數(shù)

設計壓力（管/殼程）0~10MPa

設計溫度：-160~650℃

換熱面積：1~3000㎡/臺

主要材料：換熱管--碳鋼，不銹鋼，鈦合金，銅合金等。

          殼體，管板，法蘭--碳鋼，低合金鋼，高合金鋼，不銹鋼，鈦合金及其鍛件，復合材料等
